WIT122-HF 全速 PS/2转USB 协议转换芯片

产品规格:WIT122-HF
产品说明:

     WIT122-HF 全速 PS/2转USB 协议转换芯片

       WIT122-HF 速度最快,它是WIT122UH的1.5倍



1.0 概述

        WIT122-HF是PS2转USB 协议转换芯片系列 最新力作,速度最快,性能更稳。 是我公司专为商业和金融业的磁卡刷卡器、条码扫描 枪、密码键盘等PS/2 接口设备升级为 USB 接口而设计的协议转换 芯片WIT122-HF USB HID Keyboard 类设备,具有极佳的操作系 统兼容性。

WIT122-HF性能参数完全兼容OKE122UOKE122UH

WIT122-HF封装采用SOP8,大批量使用可以节省焊接费用;

WIT122-HF体积小,为你直接布线在印制板上,节省空间;也可以直接做在成品线缆中,更加方便。

WIT122-HF以客户为关注焦点,以客户降低成本为最终目标。







2.0 特性

  •  支持 USB 1.1 低速和全速模式
  •  内建 USB 收发器和 3.3V 校准器
  •  内部高精度时钟发生器
  •  高速的 USB Keyboard 上码速率
  •  高稳定性的数据传输,无误码及丢码
  •  最简单的外围电路

3.0 应用领域

  •  磁卡刷卡器
  •  条码扫描枪
  •  密码键盘

4.0内部框图

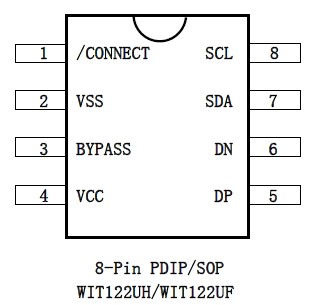

5.0引脚定义

 WIT122-HF 引脚与上图完全相同。

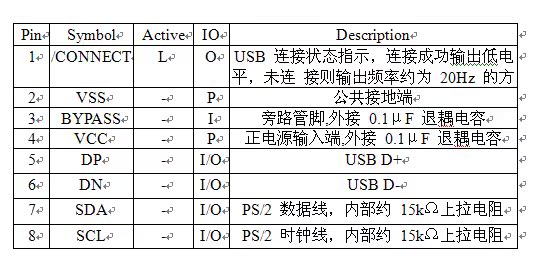

6.0引脚说明

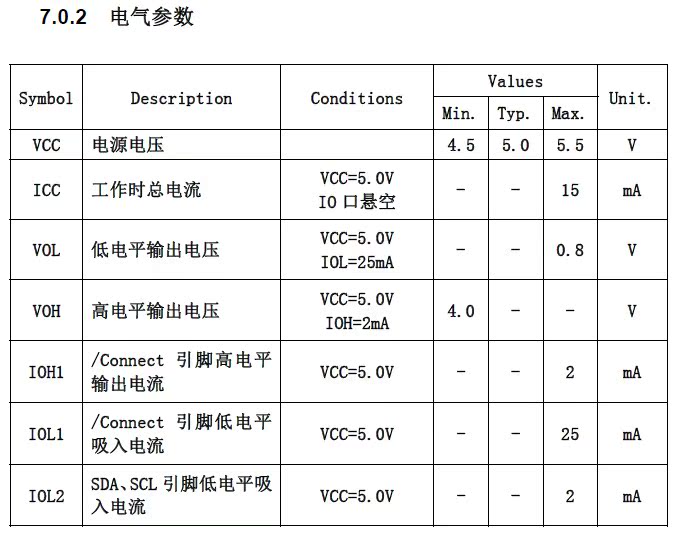

7.0参数说明

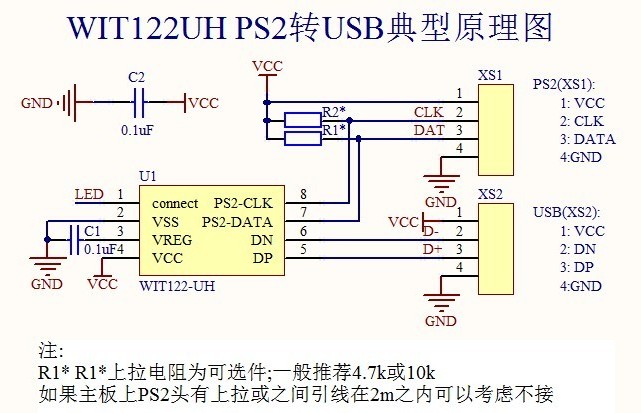

8.0 典型电路

         上图将WIT122-HF 直接更换即可。

说明:

1.公司免费提供样品,客户只需提供支付运费,即可。

2.样品数量:2~5PCS 随机

3.提供小的DEMO板

3.可直接在线订样品,备注需要全速或型号,连接如下:

http://item.taobao.com/item.htm?id=17706980878&



型号-封装-说明-包括

型号

封装

说明

包装

WIT122U

SOP8

WIT122U的升级版,封装更小,大客户定制版

100PCS/

OKE122U

SOP18

一般用于磁卡机键盘等上字要求不高的场合

40PCS/

OKE122UH

SOP18

高速主要用于激光扫描枪等要求上字快的场合

40PCS/







特殊服务:

  1. 订货数量大于10KPCS/批,可以不打丝印
  2. 可以用户提供成品线的小印制板设计,需定义引线定义
  3. 可以客户代为焊接,难测后,发货
  4. 其它要求,电话联系。
